Rof Электрооптический модулятор 1550 нм LiNbO3 Модулятор интенсивности 50G
Особенность
* Низкие вносимые потери
* Высокая пропускная способность
* Низкое полуволновое напряжение
* Возможность настройки
Приложение
⚫ РОФ-системы
⚫ Квантовое распределение ключей
⚫ Лазерные сенсорные системы
⚫ Боковая модуляция
| Роф-Серия AM | Роф-АМ-07 | Роф-АМ-08 | Роф-АМ-10 | Роф-АМ-13 | Роф-АМ-15 | |||
| Рабочая длина волны | 780 нм | 850 нм | 1064 нм | 1310 нм | 1550 нм | |||
| Пропускная способность | 10 ГГц | 10 ГГц | 10/20ГГц | 2,5 ГГц | 50ГГц | 10 ГГц | 20 ГГц | 40 ГГц |
| Вносимая потеря | <5 дБ | <5 дБ | ＜5 дБ | ＜5 дБ | ＜4 дБ | |||
| Коэффициент вымирания @DC | ＞20 дБ | ＞20 дБ | ＞20 дБ | ＞20 дБ | ＞20 дБ | |||
| VΠ @РФ (1 кГц) | <3 В | <3 В | <4 В | <3,5 В | ＜6V | <5 В | ||
| VΠ @Предвзятость | ＜3,5V | ＜3,5V | <5 В | <5 В | <8 В | <7 В | ||
Информация для заказа
| Роф | AM | XX | XXG | XX | XX | XX |
| Тип: AM --- Модулятор интенсивности | Длина волны: 07 --- 780 нм 08 --- 850 нм 10 --- 1060 нм 13 --- 1310 нм 15 --- 1550 нм | Полоса пропускания: 10 ГГц 20 ГГц 40 ГГц 50 ГГц
| Монитор PD: PD --- С PD 00 --- Нет ПД | Тип входного и выходного волокна: ПП --- PM/PM
| Оптический разъем: FA --- FC/APC ФП --- ФК/ПК СП --- Настройка |
Р-АМ-15-50Г
Длина волны 1550 нм, 50 ГГц Модулятор интенсивности
| Параметр | Символ | Мин | Введите | Макс | Единица | ||||
| Оптические параметры | |||||||||
| Рабочая длина волны | l | 15:30 | 1550 г. | 1565 г. | nm | ||||
| Вносимая потеря | IL | 4 | 5 | dB | |||||
| Оптические обратные потери | ОРЛ | -45 | dB | ||||||
| Коэффициент затухания переключателя @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Коэффициент динамического затухания | РЭД | 13 | dB | ||||||
| Оптическое волокно | Входпорт | Панда ПМ Фудзикура СМ | |||||||
| выходной порт | Панда ПМ Фудзикура СМ | ||||||||
| Оптоволоконный интерфейс | FC/PC、FC/APC Или пользователь для указания | ||||||||
| Электрические параметры | |||||||||
| Рабочая полоса пропускания（-3дБ） | S21 | 35 | 40 | ГГц | |||||
| Полуволновое напряжение Vpi | RF | @50 кГц |
| 5 | 6 | V | |||
| Предвзятость | @Предвзятость |
| 7 | 8 | V | ||||
| Электрические возвратные потери | S11 | -12 | -10 | dB | |||||
| Входное сопротивление | RF | ZRF | 50 | W | |||||
| Предвзятость | ZПРЕДВЗЯТОСТЬ | 1M | W | ||||||
| Электрический интерфейс | V(е) | ||||||||
Предельные условия
| Параметр | Символ | Единица | Мин | Введите | Макс |
| Входная оптическая мощность | Pв, Макс | дБм | 20 | ||
| Входная радиочастотная мощность | дБм | 28 | |||
| напряжение смещения | Vbias | V | -15 | 15 | |
| Рабочая температура | Вершина | ℃ | -10 | 60 | |
| Температура хранения | Тст | ℃ | -40 | 85 | |
| Влажность | RH | % | 5 | 90 |

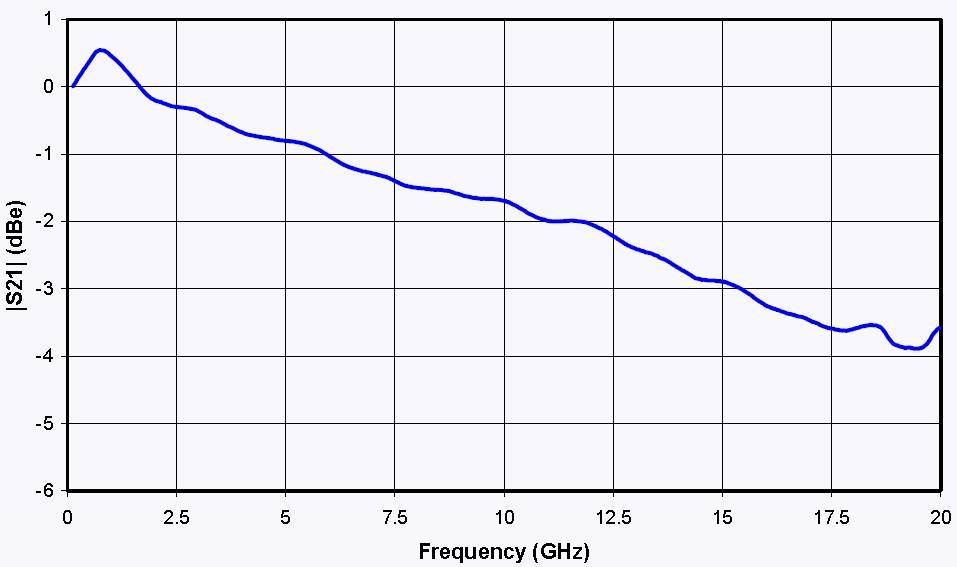

S21 Кривая
&S11 Кривая
Кривые S21 и s11
Механическая схема
| ПОРТ | Символ | Примечание |
| В | Оптический входной порт | PM-волокно (125 мкм/250 мкм) |
| Вне | Оптический выходной порт | Опция PM и SMF |
| RF | РЧ-входной порт | СМА(ж) |
| Предвзятость | Порт управления смещением | 1,2 смещения, 34-Н/З |
Rofea Optoelectronics предлагает линейку коммерческих электрооптических модуляторов, фазовых модуляторов, модуляторов интенсивности, фотодетекторов, лазерных источников света, DFB-лазеров, оптических усилителей, EDFA, лазера SLD, модуляции QPSK, импульсного лазера, детектора света, балансного фотодетектора, лазерного драйвера. , Волоконно-оптический усилитель, Измеритель оптической мощности, Широкополосный лазер, Настраиваемый лазер, Оптический детектор, Драйвер лазерного диода, Оптоволоконный усилитель. Мы также предоставляем множество конкретных модуляторов для индивидуальной настройки, таких как модуляторы фазы матрицы 1*4, модуляторы со сверхнизким Vpi и сверхвысоким коэффициентом затухания, которые в основном используются в университетах и институтах.
Надеемся, что наши продукты будут полезны вам и вашим исследованиям.
