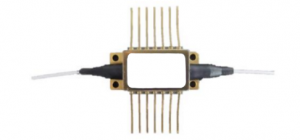

Оптический усилитель Rof butterfly SOA на основе полупроводникового оптического усилителя типа "бабочка"
Особенность
Высокий коэффициент усиления
Низкое энергопотребление
Низкие потери, зависящие от поляризации
Высокий коэффициент вымирания
Поддерживает мониторинг температуры и термоэлектрическое управление с помощью термоэлектрического охладителя (TEC).
Приложение
Производство и тестирование характеристик волоконно-оптических устройств.
Усиление мощности малого сигнала
Область лабораторных исследований
Система оптоволоконной связи
Параметры
| Параметр | Рабочее состояние | Единица | Мин | Тип | Макс |
| Диапазон рабочих длин волн |
| nm | 1490 |
| 1590 |
| полоса пропускания | @-3 дБ | nm | 55 |
| 60 |
| Насыщенная оптическая мощность | Если = 250 мА | дБм | 12 |
| 15 |
| Усиление малого сигнала | Если = 250 мА Pin=-25dBm | dB | 25 |
| 30 |
| Коэффициент усиления насыщения на выходе | Если = 250 мА | dB | 12 |
|
|
| Рабочий ток |
| mA |
| 250 | 400 |
| Прямое напряжение |
| V |
|
| 1.8 |
| Коэффициент вымирания | Если = 250 мА / Если = -0,4 мА Pin=0dBm | dB |
| 50 |
|
| Тек. ток |
| A |
|
| 1.8 |
| напряжение TEC |
| V |
|
| 3.4 |
| Коэффициент усиления зависит от поляризации |
| dB |
| 1.5 | 2 |
| Сопротивление терморезистора | T=25℃ | кОм | 9.5 | 10 | 10.5 |
| Ток терморезистора |
| mA |
|
| 5 |
| Рабочая температура |
| ℃ | -10 |
| 70 |
| Температура хранения |
| ℃ |
|
| 85 |
Характеристическая кривая
Структурный размер
Компания Rofea Optoelectronics предлагает широкий ассортимент коммерческих электрооптических модуляторов, фазовых модуляторов, модуляторов интенсивности, фотодетекторов, лазерных источников света, DFB-лазеров, оптических усилителей, EDFA, SLD-лазеров, QPSK-модуляторов, импульсных лазеров, детекторов света, балансных фотодетекторов, драйверов лазеров, волоконно-оптических усилителей, оптических измерителей мощности, широкополосных лазеров, перестраиваемых лазеров, оптических детекторов, драйверов лазерных диодов и волоконно-оптических усилителей. Мы также предлагаем множество специализированных модуляторов для индивидуальной настройки, таких как фазовые модуляторы с матрицей 1*4, модуляторы со сверхнизким Vpi и модуляторы со сверхвысоким коэффициентом подавления, которые в основном используются в университетах и институтах.
Надеемся, наша продукция окажется полезной для вас и ваших исследований.
