Ультракомпактный IQ-модулятор, контроллер смещения, автоматический контроллер смещения
Особенность
• Обеспечивает три смещения для модуляторов IQ. Не зависит от формата модуляции:
•Проверено для QPSK, QAM, OFDM, SSB
•Подключи и работай:
Ручная калибровка не требуется. Все автоматически.
• I, Q-рычаги: управление в режимах Peak и Null. Высокий коэффициент подавления: 50 дБ макс.
• P-образный манипулятор: управление в режимах Q+ и Q-. Точность: ± 2°.
• Низкопрофильный: 40 мм (Ш) × 28 мм (Г) × 8 мм (В)
• Высокая стабильность: полностью цифровая реализация. Простота использования:
• Ручное управление с помощью мини-перемычки. Гибкие возможности OEM-производства через UART2.
•Два режима подачи напряжения смещения: а) Автоматическое управление смещением; б) Задаваемое пользователем напряжение смещения.
Приложение
•LiNbO3 и другие IQ-модуляторы
•QPSK, QAM, OFDM, SSB и т.д.
•Когерентная передача
Производительность

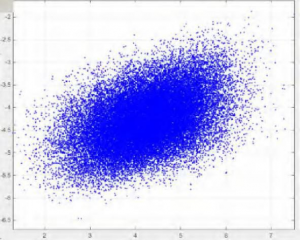

Рисунок 1. Созвездие (без контроллера)
Рисунок 2. Созвездие QPSK (с контроллером).

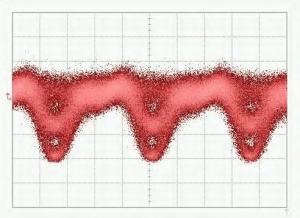

Рисунок 3. QPSK-Eye-паттерн
Рисунок 5. Диаграмма направленности 16-QAM.
Рисунок 4. Спектр QPSK.
Рисунок 6. Спектр 16-QAM
Технические характеристики
| Параметр | Мин | Тип | Макс | Единица |
| Контроль производительности | ||||
| Управление плечами I и Q осуществляется наNull(Minimum) илиПиковое (максимальное) значение точка | ||||
| Коэффициент вымирания | МЕР1 | 50 | dB | |
| Управление P-образным манипулятором осуществляется наQ+(правый квадратура) илиQ-( левый квадратура) точка | ||||
| Точность на квадрокоптере | −2 | +2 | степень2 | |
| Время стабилизации | 15 | 20 | 25 | s |
| Электрооборудование | ||||
| Положительное напряжение питания | +14.5 | +15 | +15.5 | V |
| Положительный силовой ток | 20 | 30 | mA | |
| Отрицательное напряжение питания | -15.5 | -15 | -14.5 | V |
| Отрицательный силовой ток | 8 | 15 | mA | |
| Диапазон выходного напряжения | -14.5 | +14.5 | V | |
| Амплитуда дизеринга | 1%Vπ | V | ||
| Оптический | ||||
| Входная оптическая мощность3 | -30 | -8 | дБм | |
| Входная длина волны | 1100 | 1650 | nm | |
1. MER означает коэффициент ослабления модулятора. Достигнутый коэффициент ослабления обычно соответствует коэффициенту ослабления модулятора, указанному в техническом описании модулятора.
2. Обратите внимание, что входная оптическая мощность не соответствует оптической мощности в выбранной точке смещения. Она относится к максимальной оптической мощности, которую модулятор может передавать контроллеру при напряжении смещения от −Vπ до +Vπ.
Пользовательский интерфейс
Рисунок 5. Сборка
| Группа | Операция | Объяснение |
| Перезагрузить | Вставьте перемычку и выньте её через 1 секунду. | Перезагрузите контроллер. |
| Власть | Источник питания для регулятора смещения | V- подключается к отрицательному электроду источника питания. |
| V+ подключается к положительному электроду источника питания. | ||
| Средний порт соединяется с заземляющим электродом. | ||
| Полярный1 | PLRI: Вставьте или выньте перемычку. | Без перемычки: нулевой режим; с перемычкой: пиковый режим. |
| PLRQ: Вставьте или выньте перемычку. | Без перемычки: нулевой режим; с перемычкой: пиковый режим. | |
| PLRP: Вставьте или выньте перемычку. | Без перемычки: режим Q+; с перемычкой: режим Q- | |
| ВЕЛ | Постоянно включено | Работа в стабильном состоянии |
| Включение/выключение или выключение/включение каждые 0,2 с | Обработка данных и поиск контрольной точки. | |
| Включение/выключение или выключение/включение каждые 1 секунду | Входная оптическая мощность слишком слабая | |
| Включение/выключение или выключение/включение каждые 3 секунды | Входная оптическая мощность слишком высока. | |
| ПД2 | Подключитесь к фотодиоду | Порт PD подключается к катоду фотодиода. |
| Порт GND соединяет анод фотодиода. | ||
| Напряжения смещения | В, IP: Напряжение смещения для плеча I | IP: Положительная сторона; In: Отрицательная сторона или заземление |
| Qn, Qp: Напряжение смещения для плеча Q | Qp: Положительная сторона; Qn: Отрицательная сторона или земля | |
| Pn, Pp: Напряжение смещения для плеча P | Pp: Положительная сторона; Pn: Отрицательная сторона или заземление | |
| UART | Управление контроллером через UART. | 3.3: Опорное напряжение 3,3 В |
| GND: Земля | ||
| RX: Приём данных контроллером | ||
| TX: Передача контроллера |
1. Полярность зависит от радиочастотного сигнала системы. Когда в системе отсутствует радиочастотный сигнал, полярность должна быть положительной. Когда амплитуда радиочастотного сигнала превышает определенный уровень, полярность меняется с положительной на отрицательную. В это время нулевая точка и пиковая точка меняются местами. Точка Q+ и точка Q- также меняются местами. Переключатель полярности позволяет пользователю изменять полярность.
напрямую, не изменяя рабочие точки.
2Необходимо выбрать только один вариант: использовать фотодиод-контроллер или фотодиод-модулятор. Для лабораторных экспериментов рекомендуется использовать фотодиод-контроллер по двум причинам. Во-первых, фотодиод-контроллер обладает гарантированными качествами. Во-вторых, проще регулировать интенсивность входного света. При использовании встроенного фотодиода-модулятора убедитесь, что выходной ток фотодиода строго пропорционален входной мощности.
